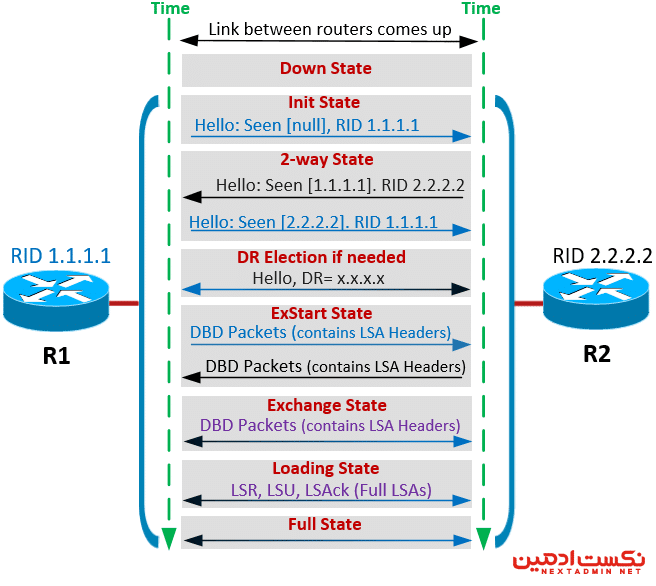

OSPF Neighbor States & OSPF Neighbor Forming Process
پروتکل OSPF از الگوریتم دیکسترا برای یافتن کوتاهترین مسیر استفاده میکند. نوع متریک یا هزینهٔ مسیر، پهنای باند است، یعنی مسیر با پهنای باند بیشتر انتخاب میشود. شمارهٔ فاصلهٔ مدیریتی یا AD (به انگلیسی: Administrative Distance) برای این پروتکل 110 است. آدرس مالتیکست آن 224.0.0.5است و آدرس مالتیکست DR یا روتر انتخابی 224.0.0.6 است.
پیاده سازی پروتکل مسیریابی OSPF در سیسکو
در این پست ما میخواهیم یک سناریو را انجام دهیم.

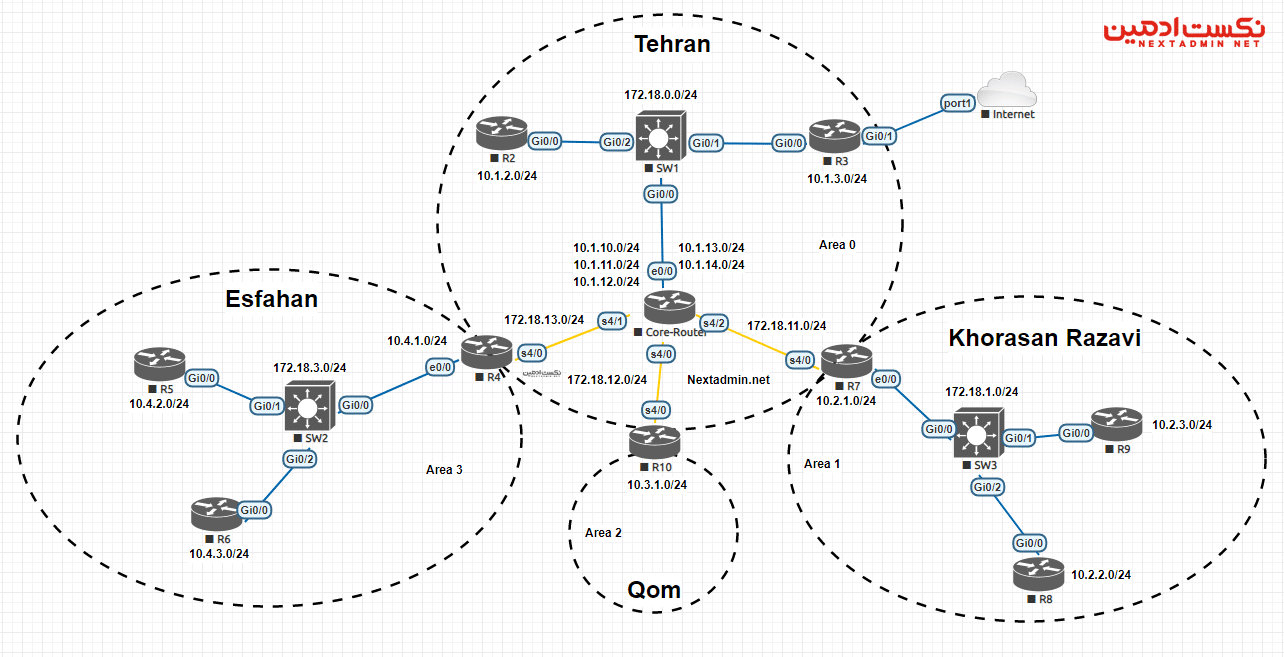

سناریوی OSPF در سیسکو و کانفیگ OSPF
خوب مثل همیشه اول از همه تنظیمات اولیه روتر ها و سوئیچ ها رو انجام می دهیم.
اول روتر Core-Router کانفیگ می کنیم:
Core-Router(config)#interface loopback 1
Core-Router(config-if)#ip address 10.1.10.1 255.255.255.0
Core-Router(config)#interface loopback 2
Core-Router(config-if)#ip address 10.1.11.1 255.255.255.0
Core-Router(config)#interface loopback 3
Core-Router(config-if)#ip address 10.1.12.1 255.255.255.0
Core-Router(config)#interface loopback 4
Core-Router(config-if)#ip address 10.1.13.1 255.255.255.0
Core-Router(config)#interface loopback 5
Core-Router(config-if)#ip address 10.1.14.1 255.255.255.0
Core-Router(config)#interface ethernet 0/0
Core-Router(config-if)#ip address 172.18.0.1 255.255.255.0 Core-Router(config-if)#no shutdown
Core-Router(config)#interface serial 4/1
Core-Router(config-if)#ip address 172.18.13.1 255.255.255.0 Core-Router(config-if)#no shutdown
Core-Router(config)#interface serial 4/2
Core-Router(config-if)#ip address 172.18.11.1 255.255.255.0 Core-Router(config-if)#no shutdown
Core-Router(config)#interface serial 4/0
Core-Router(config-if)#ip address 172.18.12.1 255.255.255.0 Core-Router(config-if)#no shutdownکانفیگ روتر R2 :
R2(config)#interface gigabitEthernet 0/0
R2(config-if)#ip address 172.18.0.2 255.255.255.0 R2(config-if)#no shutdown
R2(config)#interface loopback 1
R2(config-if)#ip address 10.1.2.2 255.255.255.0کانفیگ روتر R3 :
R3(config)#interface gigabitEthernet 0/0
R3(config-if)#ip address 172.18.0.3 255.255.255.0 R3(config-if)#no shutdown
R3(config)#interface loopback 1
R3(config-if)#ip address 10.1.3.3 255.255.255.0کانفیگ روتر R4 :
R4(config)#interface ethernet 0/0
R4(config-if)#ip address 172.18.3.4 255.255.255.0 R4(config-if)#no shutdown
R4(config)#interface serial 4/0
R4(config-if)#ip address 172.18.13.4 255.255.255.0 R4(config-if)#no shutdown
R4(config)#interface loopback 1
R4(config-if)#ip address 10.4.1.4 255.255.255.0کانفیگ روتر R5 :
R5(config)#interface gigabitEthernet 0/0
R5(config-if)#ip address 172.18.3.5 255.255.255.0 R5(config-if)#no shutdown
R5(config)#interface loopback 1
R5(config-if)#ip address 10.4.2.5 255.255.255.0کانفیگ روتر R6 :
R6(config)#interface gigabitEthernet 0/0
R6(config-if)#ip address 172.18.3.6 255.255.255.0 R6(config-if)#no shutdown
R6(config)#interface loopback 1
R6(config-if)#ip address 10.4.3.6 255.255.255.0کانفیگ روتر R7 :
R7(config)#interface serial 4/0
R7(config-if)#ip address 172.18.11.7 255.255.255.0 R7(config-if)#no shutdown
R7(config)#interface loopback 1
R7(config-if)#ip address 10.2.1.7 255.255.255.0
R7(config)#interface ethernet 0/0
R7(config-if)#ip address 172.18.1.7 255.255.255.0 R7(config-if)#no shutdownکانفیگ روتر R8 :
R8(config)#interface gigabitEthernet 0/0
R8(config-if)#ip address 172.18.1.8 255.255.255.0 R8(config-if)#no shutdown
R8(config)#interface loopback 1
R8(config-if)#ip address 10.2.2.8 255.255.255.0کانفیگ روتر R9 :
R9(config)#interface gigabitEthernet 0/0
R9(config-if)#ip address 172.18.1.9 255.255.255.0 R9(config-if)#no shutdown
R9(config)#interface loopback 1
R9(config-if)#ip address 10.2.3.9 255.255.255.0کانفیگ روتر R10 :
R10(config)#interface loopback 1
R10(config-if)#ip address 10.3.1.10 255.255.255.0
R10(config)#interface serial 4/0
R10(config-if)#ip address 172.18.12.10 255.255.255.0 R10(config-if)#no shutdownتا این مرحله ما فقط تنظیمات IP هر روتر و اینترفیس های همان روتر رو وارد کرده ایم، از اینجا به بعد وارد تنظیمات OSPF می شویم
کانفیگ OSPF در سیسکو
کانفیگ OSPF روتر Core-Router :Core-Router(config)#router ospf 1
نکته: در پست قبلی ما باید برای تمام روتر هایی که از EIGRP استفاده می کردن یک AS ثابت انتخاب می کردیم ولی در OSPF می توانیم از Process ID های (معادل AS در EIGRP) متفاوت استفاده کنیم. با دستور router ospf 1 ما هم OSPF را فعال کرده ایم و هم Process ID آن را 1 قرار داده ایم. سپس با دستور زیر ما شبکه های متصل به روتر Core-Router را وارد می کنیم:Core-Router(config-router)#network 172.18.0.0 0.0.255.255 area 0
نکته: ما بجای وارد کردن تک تک 172.18.0.0 شبکه های با /24 که با wild card به صورت 0.0.0.255 نوشته می شود از /16 که با wild card به صورت 0.0.255.255 نوشته می شود استفاده کردیم. نکته: بعد از نوشت wild card ما باید area را مشخص کنیم که در اینجا ما از area 0 را وارد می کنیم.Core-Router(config-router)#network 10.1.0.0 0.0.255.255 area 0
کانفیگ OSPF روتر R2 :R2(config)#router ospf 1
R2(config-router)#network 172.18.0.0 0.0.0.255 area 0 R2(config-router)#network 10.1.2.0 0.0.0.255 area 0کانفیگ OSPF روتر R3 :
R3(config)#router ospf 1
R3(config-router)#network 10.1.3.0 0.0.0.255 area 0 R3(config-router)#network 172.18.0.0 0.0.0.255 area 0کانفیگ OSPF روتر R4 :
R4(config)#router ospf 1
R4(config-router)#network 172.18.3.0 0.0.0.255 area 3 R4(config-router)#network 10.4.1.0 0.0.0.255 area 3 R4(config-router)#network 172.18.13.0 0.0.0.255 area 0نکته: چون در اینجا روتر R4 ما ABR هست و با area 0 در ارتباط هست ما باید شبکه area 0 و area 3 را جدا وارد کنیم کانفیگ OSPF روتر R5 :
R5(config)#router ospf 1
R5(config-router)#network 10.4.2.0 0.0.0.255 area 3 R5(config-router)#network 172.18.3.0 0.0.0.255 area 3کانفیگ OSPF روتر R6 :
R6(config)#router ospf 1
R6(config-router)#network 10.4.3.0 0.0.0.255 area 3 R6(config-router)#network 172.18.3.0 0.0.0.255 area 3کانفیگ OSPF روتر R7 :
R7(config)#router ospf 1
R7(config-router)#network 172.18.11.0 0.0.0.255 area 0 R7(config-router)#network 172.18.1.0 0.0.0.255 area 1 R7(config-router)#network 10.2.1.0 0.0.0.255 area 1کانفیگ OSPF روتر R8 :
R8(config)#router ospf 1
R8(config-router)#network 10.2.2.0 0.0.0.255 area 1 R8(config-router)#network 172.18.1.0 0.0.0.255 area 1کانفیگ OSPF روتر R9 :
R9(config)#router ospf 1
R9(config-router)#network 10.2.3.0 0.0.0.255 area 1 R9(config-router)#network 172.18.1.0 0.0.0.255 area 1کانفیگ OSPF روتر R10 :
R10(config)#router ospf 1
R10(config-router)#network 172.18.12.0 0.0.0.255 area 0 R10(config-router)#network 10.3.1.0 0.0.0.255 area 2کار تمام است و حالا باید از هر جای شبکه به شبکه دیگر دسترسی داشته باشیم. نکته: ما به دو صورت می توانیم به صورت دستی مشخص کنیم که DR و BDR چطور انتخاب شود. در روش اول ما باید روتری که میخواهیم به انوان DR انتخاب شودم را با دستور زیر مقدار router-id بالاتری براش انتخاب کنیم:
R4(config-router)#router-id 200.200.200.200
و با با رفتن به اینترفیس مورد نظر و دستور زیر عدد priority بالاتری برای آن اینترفیس مسخص کنیم. (عدد 0 یعنی هیچگاه DR انتخاب نشود عدد 1 پیشفرض می باشد و هر چه عدد بالاتر باشه اولویت بیشتری برای انتخاب شدن دارد)R4(config-if)#ip ospf priority 100
حال فکر کنید به شبکه R2 ما بر روی اینترفیس gigabitEthernet 0/1 شبکه LAN قرار دارد و ما دیگر نمیخواهیم پیغام HELLO در این شبکه ارسال شود، پس با دستور زیر این اینترفیس را برای ارسال و دریافت HELLO پروتکل OSPF غیرفعال می کنیم و دیگر از این اینترفیس با هیچ روتری همسایه نمی شود.R2(config)#router ospf 1
R2(config-router)#passive-interface gigabitEthernet 0/1
دستورات Show برای رفع اشکال OSPF در سیسکو
چنتا از دستورات پرکاربرد را برای شما در زیر قرار داده ایم.Core-Router#show ip ospf
Core-Router#show ip ospf neighbor
Core-Router#show ip ospf interface
Core-Router#show ip ospf database
Core-Router#show ip protocols
Core-Router#show ip route
Core-Router#show ip route ospf
Core-Router#debug ip ospf adj
